همه چیز دربارهی استراکچر پنل خورشیدی
در بسیاری از موارد، افت راندمان نیروگاههای خورشیدی صرفاً به کیفیت پنلها یا اینورترها نسبت داده میشود، در حالی که در عمل، استراکچر (Structure) یا سازه نگهدارنده پنلها نقش مستقیم و تعیینکنندهای در عملکرد نهایی سیستم ایفا میکند. طراحی غیراصولی یا انتخاب نادرست استراکچر میتواند حتی در صورت استفاده از تجهیزات باکیفیت، منجر به کاهش قابلتوجه تولید انرژی در طول سال شود.
استراکچر مناسب علاوه بر تحمل وزن پنلها و مقاومت در برابر نیروهای محیطی نظیر باد و بارش برف، وظیفه تضمین زاویه بهینه تابش خورشید را نیز بر عهده دارد. نوع طراحی، شیوه نصب و کیفیت اتصال استراکچر به زمین از عوامل بسیار مهم در پایداری و بهرهوری سیستم محسوب میشوند. در نیروگاههای خورشیدی زمینی، اجرای صحیح عملیات پایهکوبی نقش کلیدی در حفظ ایمنی و پایداری سازه دارد. پایهکوبی اصولی مانع از نشست یا انحراف استراکچر در بلندمدت شده و موجب میشود پنلها همواره در زاویه مطلوب نسبت به خورشید قرار گیرند؛ عاملی که تأثیر مستقیم و قابلتوجهی بر افزایش راندمان تولید انرژی خواهد داشت.
استراکچر پنل خورشیدی چیست و چرا اهمیت دارد؟
استراکچر پنل خورشیدی به مجموعه پایهها و سازههایی گفته میشود که پنلهای خورشیدی روی آن نصب میشوند. این سازهها فقط نقش نگهدارنده ندارند؛ بلکه بهصورت مستقیم روی راندمان تولید برق، ایمنی سیستم و طول عمر تجهیزات اثر میگذارند. در واقع اگر بهترین پنل خورشیدی هم روی استراکچر نامناسب نصب شود، بخشی از انرژی بالقوه آن هدر خواهد رفت. به همین دلیل، انتخاب و طراحی درست استراکچر یکی از پایهایترین مراحل اجرای نیروگاه خورشیدی محسوب میشود.
استراکچر پنل خورشیدی دقیقاً چه نقشی در نیروگاه دارد؟
اولین و مهمترین وظیفه استراکچر، نگهداشتن پنلها در زاویه و جهت مناسب نسبت به تابش خورشید است. این زاویه باید متناسب با موقعیت جغرافیایی، عرض جغرافیایی ایران و نوع نیروگاه (خانگی یا صنعتی) انتخاب شود. علاوه بر این، استراکچر باید وزن پنلها، فشار باد، بار برف و تنشهای محیطی را تحمل کند. یک استراکچر استاندارد باعث میشود پنلها بدون لرزش، جابهجایی یا آسیب مکانیکی برای سالها در جای خود باقی بمانند.
تأثیر استراکچر بر راندمان تولید برق خورشیدی
بسیاری از افتهای راندمان پنل خورشیدی بهطور مستقیم یا غیرمستقیم به استراکچر مربوط میشوند. زاویه نادرست، تغییر شکل سازه در برابر باد یا نشست زمین میتواند باعث کاهش دریافت تابش خورشیدی شود. همچنین فاصله نامناسب بین ردیفها ممکن است سایهاندازی ایجاد کند. یک استراکچر مهندسیشده، با حفظ زاویه بهینه و جلوگیری از سایه، کمک میکند پنلها حداکثر توان اسمی خود را تولید کنند و بازده کل نیروگاه افزایش یابد.
نقش استراکچر در افزایش طول عمر پنلهای خورشیدی
پنل خورشیدی برای عمر ۲۵ تا ۳۰ سال طراحی میشود، اما فقط در صورتی به این عدد میرسد که روی استراکچر مناسب نصب شده باشد. استراکچر باکیفیت از انتقال تنشهای مکانیکی به فریم پنل جلوگیری میکند و مانع ایجاد ترکهای ریز، شکستگی سلولها یا آسیب به شیشه پنل میشود. همچنین استفاده از متریال مقاوم در برابر خوردگی، بهویژه در شرایط آبوهوایی ایران (گردوغبار، رطوبت، گرما)، نقش مهمی در حفظ سلامت سیستم دارد.
تفاوت استراکچر با سایر تجهیزات نیروگاه خورشیدی
برخلاف تجهیزاتی مثل اینورتر یا کابل که عملکرد الکتریکی دارند، استراکچر یک جزء کاملاً مکانیکی اما حیاتی است. این بخش معمولاً بعد از نصب کمتر دیده میشود، اما هر خطا در طراحی یا اجرای آن میتواند خسارتهای بلندمدت ایجاد کند. استراکچر پایهای است که کل سیستم خورشیدی روی آن سوار میشود و کیفیت آن مستقیماً بر عملکرد سایر تجهیزات اثر میگذارد.

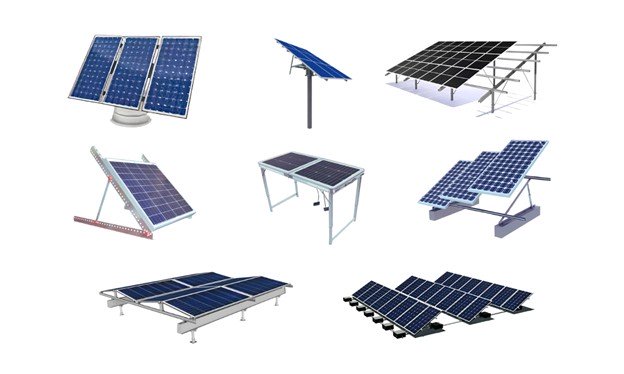

انواع استراکچر پنل خورشیدی از نظر محل نصب
یکی از اولین تصمیمهای مهم در طراحی نیروگاه خورشیدی، انتخاب محل نصب پنلها و در نتیجه نوع استراکچر مناسب است. استراکچر پنل خورشیدی بسته به اینکه روی زمین، پشتبام، زمین کشاورزی یا سطح آب نصب شود، طراحی، هزینه و عملکرد متفاوتی خواهد داشت. شناخت این تفاوتها کمک میکند هم راندمان سیستم افزایش یابد و هم از هزینههای اضافی جلوگیری شود.
استراکچر زمینی پنل خورشیدی (Ground Mounted Structure)
استراکچر زمینی رایجترین نوع سازه در نیروگاههای خورشیدی مقیاس متوسط و بزرگ است. این نوع استراکچر مستقیماً روی زمین نصب میشود و معمولاً با فونداسیون بتنی، کوبشی یا پیچ زمینی (Screw Pile) مهار میگردد.
مزیت اصلی استراکچر زمینی، آزادی در انتخاب زاویه و جهت پنلها است که باعث افزایش راندمان تولید برق میشود. همچنین دسترسی برای تعمیر و نگهداری آسانتر است.
در مقابل، این نوع استراکچر به زمین مناسب و فضای کافی نیاز دارد و هزینه زیرسازی آن نسبت به برخی گزینهها بالاتر است. برای شرایط اقلیمی ایران، استراکچرهای زمینی گالوانیزه گرم یا آلومینیومی انتخابی مقاوم و اقتصادی محسوب میشوند.

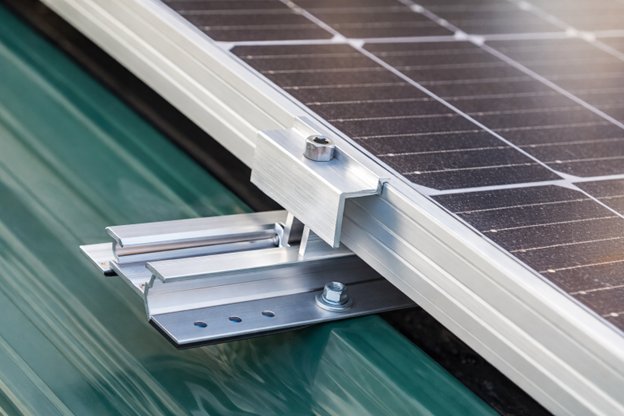

استراکچر پشتبامی پنل خورشیدی (Rooftop Structure)
استراکچر پشتبامی برای نصب پنلها روی سقف ساختمانهای مسکونی، تجاری و صنعتی استفاده میشود. این نوع سازه معمولاً وزن سبکتری دارد و طوری طراحی میشود که کمترین فشار را به سقف وارد کند.
مزیت اصلی استراکچر پشتبامی، استفاده بهینه از فضای بلااستفاده و حذف هزینه خرید زمین است. همچنین تلفات انتقال برق کمتر میشود، چون مصرفکننده به محل تولید نزدیک است.
با این حال، محدودیت زاویه، جهت سقف و ظرفیت باربری ساختمان میتواند راندمان سیستم را کاهش دهد. به همین دلیل، طراحی دقیق و استفاده از استراکچر استاندارد در این نوع نصب اهمیت دوچندان دارد.
استراکچر خورشیدی مخصوص زمینهای کشاورزی (Agrovoltaic)
استراکچرهای کشاورزی یا اگروولتائیک بهگونهای طراحی میشوند که امکان کشت محصولات کشاورزی در زیر پنلها وجود داشته باشد. این سازهها معمولاً ارتفاع بیشتری دارند و فاصله ردیفها حسابشده است.
مزیت این مدل، استفاده همزمان از زمین برای تولید برق و کشاورزی است که از نظر اقتصادی بسیار جذاب است. همچنین سایه ایجادشده توسط پنلها میتواند تبخیر آب را کاهش دهد.
در مقابل، هزینه ساخت استراکچر بالاتر است و طراحی آن نیاز به محاسبات دقیقتری دارد.
استراکچر خورشیدی شناور(Floating Solar Structure)
این نوع استراکچر روی سطح آب دریاچهها، سدها یا استخرها نصب میشود. پنلها روی سازههای شناور قرار میگیرند و با سیستم مهاربندی ثابت میشوند.
مزیت اصلی استراکچر شناور، کاهش اشغال زمین و افزایش راندمان بهدلیل خنکشدن طبیعی پنلها است.
اما هزینه اجرا، پیچیدگی فنی و محدودیتهای اجرایی باعث شده این گزینه هنوز بهصورت محدود در ایران استفاده شود.
انواع استراکچر پنل خورشیدی از نظر عملکرد
یکی از عوامل بسیار مهم در راندمان نیروگاه خورشیدی، نحوه عملکرد استراکچر پنل خورشیدی است. استراکچرها از این نظر به دو دسته اصلی ثابت و متحرک (Tracker) تقسیم میشوند. انتخاب بین این مدلها تأثیر مستقیمی بر میزان تولید برق، هزینه اولیه، نگهداری و بازگشت سرمایه دارد؛ بهخصوص در شرایط اقلیمی ایران که شدت تابش بالا اما گردوغبار و دمای زیاد هم وجود دارد.
استراکچر ثابت پنل خورشیدی(Fixed Tilt Structure)
استراکچر ثابت رایجترین و اقتصادیترین نوع سازه خورشیدی است. در این مدل، پنلها با یک زاویه مشخص (معمولاً متناسب با عرض جغرافیایی منطقه) نصب میشوند و در طول سال تغییر جهت نمیدهند.
مزیت اصلی استراکچر ثابت، سادگی طراحی، هزینه پایینتر و نیاز حداقلی به تعمیر و نگهداری است. این موضوع باعث شده بخش عمده نیروگاههای خورشیدی ایران از این نوع استراکچر استفاده کنند.
در مقابل، چون زاویه پنلها ثابت است، در ساعات خاصی از روز یا فصول سال، تابش بهصورت عمود به پنل نمیتابد و بخشی از پتانسیل انرژی خورشیدی از دست میرود.
استراکچر متحرک تکمحوره خورشیدی (Single Axis Tracker)
استراکچر تکمحوره امکان چرخش پنلها حول یک محور (معمولاً شرق به غرب) را فراهم میکند تا پنل در طول روز مسیر حرکت خورشید را دنبال کند.
این نوع استراکچر میتواند بین ۱۵ تا ۲۵ درصد افزایش تولید انرژی نسبت به استراکچر ثابت ایجاد کند. به همین دلیل در نیروگاههای بزرگتر که هدف حداکثرسازی تولید است، گزینه جذابی محسوب میشود.
البته هزینه اولیه بالاتر، وجود قطعات متحرک و حساسیت به گردوغبار و باد، از چالشهای این سیستم در اقلیم ایران است و نیاز به نگهداری دقیقتری دارد.
استراکچر متحرک دومحوره خورشیدی(Dual Axis Tracker)
در استراکچر دومحوره، پنلها هم در راستای افقی و هم عمودی حرکت میکنند و در تمام ساعات روز و فصول سال تقریباً بیشترین تابش ممکن را دریافت میکنند.
این مدل بالاترین راندمان را دارد و میتواند بیش از ۳۰ درصد تولید بیشتری نسبت به سیستم ثابت ایجاد کند.
با این حال، پیچیدگی فنی بالا، هزینه ساخت و نگهداری زیاد و حساسیت شدید به شرایط محیطی باعث شده استفاده از آن در ایران محدود و معمولاً غیراقتصادی باشد.
کدام استراکچر پنل خورشیدی بهترین گزینه است؟
در شرایط اقلیمی و اقتصادی ایران، انتخاب استراکچر پنل خورشیدی باید کاملاً واقعبینانه و متناسب با محیط انجام شود. تجربه پروژههای اجراشده در کشور نشان میدهد که استراکچر ثابت از جنس فولاد گالوانیزه گرم بهترین و مطمئنترین گزینه برای اغلب نیروگاههای خورشیدی ایران است.
ایران کشوری با تابش خورشید بالا، اما در عین حال دارای چالشهایی مثل گرمای شدید، طوفانهای گردوغبار، اختلاف دمای شب و روز و در برخی مناطق رطوبت یا شوری هوا است. در چنین شرایطی، استراکچرهایی که قطعات متحرک دارند (مانند ردیابهای خورشیدی) معمولاً زودتر دچار استهلاک میشوند و هزینه نگهداری آنها افزایش پیدا میکند. به همین دلیل، در عمل بسیاری از پروژهها به سمت سازههای ثابت و سادهتر رفتهاند.
استراکچرهای فولادی با پوشش گالوانیزه گرم مقاومت بسیار بالایی در برابر خوردگی، زنگزدگی و تابش مستقیم خورشید دارند. این نوع پوشش باعث میشود سازه بتواند ۲۰ تا ۳۰ سال بدون افت جدی عملکرد در فضای باز دوام بیاورد. همچنین این استراکچرها توان تحمل بار باد و وزن پنلها را در مناطق بادخیز ایران بهخوبی دارند و از تغییر زاویه یا لرزش پنل جلوگیری میکنند؛ موضوعی که مستقیماً روی راندمان تولید برق اثر میگذارد.
از نظر اقتصادی نیز استراکچر ثابت گالوانیزه، بهصرفهترین انتخاب است. هزینه ساخت و نصب آن نسبت به استراکچرهای متحرک کمتر است و چون نیاز به سرویسهای مکانیکی ندارد، هزینههای بهرهبرداری و نگهداری نیروگاه را به حداقل میرساند.
در جمعبندی میتوان گفت، برای پروژههای خورشیدی در ایران—چه روی زمین و چه روی پشتبام—استراکچر ثابت با طراحی مهندسیشده و فولاد گالوانیزه گرم بهترین انتخاب از نظر دوام، راندمان و بازگشت سرمایه است.
سوالات متداول
استراکچر پنل خورشیدی دقیقاً چه نقشی در راندمان نیروگاه دارد؟
استراکچر وظیفه نگهداری پنلها در زاویه و جهت مناسب را دارد. اگر زاویه، استحکام یا تراز استراکچر درست نباشد، پنلها تابش بهینه دریافت نمیکنند و حتی بهترین پنلها هم نمیتوانند توان واقعی خود را تولید کنند. به همین دلیل، انتخاب استراکچر مناسب مستقیماً روی راندمان و درآمد نیروگاه اثر میگذارد.
تفاوت اصلی استراکچر ثابت و متحرک در چیست؟
استراکچر ثابت زاویه مشخصی دارد و حرکت نمیکند، در حالی که استراکچر متحرک مسیر خورشید را دنبال میکند. مدلهای متحرک تولید انرژی بیشتری دارند اما هزینه اولیه و نگهداری آنها بالاتر است. در مقابل، استراکچر ثابت سادهتر، ارزانتر و برای اکثر پروژههای ایران اقتصادیتر است.
آیا استفاده از استراکچر متحرک همیشه باعث افزایش سود میشود؟
نه الزاماً. اگرچه استراکچر متحرک تولید بیشتری دارد، اما هزینه خرید، نصب، سرویس و خرابی آن هم بیشتر است. در بسیاری از پروژهها، افزایش تولید برق نمیتواند هزینه اضافی سیستمهای Tracker را جبران کند، بهخصوص در مناطق پرگردوغبار یا با باد شدید.
برای نیروگاههای خورشیدی ایران کدام نوع استراکچر مناسبتر است؟
در اغلب مناطق ایران، استراکچر ثابت با زاویه بهینه بهترین انتخاب است. این نوع سازه با شرایط اقلیمی ایران سازگارتر بوده، هزینه کمتری دارد و نگهداری آن سادهتر است. استراکچر متحرک بیشتر برای پروژههای بزرگ با تحلیل مالی دقیق توصیه میشود.
آیا استراکچر نامناسب میتواند باعث افت طول عمر پنل شود؟
بله. استراکچر ضعیف یا طراحی غیراصولی میتواند باعث لرزش، فشار مکانیکی، ترکهای میکروسکوپی در پنل و حتی شکستگی شیشه شود. این موارد به مرور زمان باعث افت راندمان و کاهش عمر مفید پنلها میشوند.
زاویه نصب پنلها روی استراکچر چقدر اهمیت دارد؟
زاویه نصب یکی از عوامل کلیدی راندمان است. زاویه نامناسب باعث میشود پنلها تابش کمتری دریافت کنند، مخصوصاً در فصل زمستان یا ساعات ابتدایی و پایانی روز. تنظیم زاویه بر اساس موقعیت جغرافیایی، بازده نیروگاه را به شکل محسوسی افزایش میدهد.
آیا استراکچر متحرک نیاز به نگهداری خاصی دارد؟
بله. استراکچرهای متحرک دارای موتور، گیربکس و قطعات مکانیکی هستند که نیاز به سرویس دورهای دارند. در صورت عدم نگهداری صحیح، خرابی این قطعات میتواند باعث توقف تولید یا کاهش شدید راندمان شود.
انتخاب اشتباه استراکچر چه تأثیری روی بازگشت سرمایه دارد؟
انتخاب استراکچر نامناسب میتواند هزینه اولیه را افزایش دهد یا باعث افت تولید شود. در هر دو حالت، دوره بازگشت سرمایه طولانیتر میشود و سودآوری پروژه کاهش پیدا میکند. به همین دلیل، انتخاب نوع استراکچر باید بر اساس شرایط پروژه و تحلیل اقتصادی انجام شود.
